SeaEagle SSPA RADAR
SeaEagle 레이더 시스템은 Solid State Power Amplifier (SSPA)와 디지털 기술에 기반한 현대적인 디자인 의 새로운 항해 레이더입니다. 모든 규모와 유형의 함정에 적합하며, 높은 성능과 신뢰성이 필요한 임무 에 적합합니다.
- 향상된 안전과 보안
- SeaEagle 레이더는 소규모 물표를 정밀하게 탐지하고 함정의 안전을 보장할 수 있는 최첨단 디지털 기술을 사용하는 가장 엄격한 품질 표준으로 설계된 레이더 제품군입니다. IMO의 MSC.192(79) 및 관련 국제 표준 IEC 62388 ED. 2 규격하에서 생산되었으며 항해, 감시 및 제어 성능을 제공합니다.
- 향상된 성능
- SeaEagle은 경량의 안테나를 사용하여 고해상도 및 고식별 능력으로 물표에 대한 높은 수준의 탐지 및 자동 추적 기능을 제공합니다. 레이더는 주파수 변조 펄스 압축 기술을 기반으로 하는 송수신 시스템을 사용합니다.
- 높은 신뢰성과 유지관리성
- SeaEagle 레이더는 악조건의 해양 환경에서도 완벽한 작동 성능을 발휘하면서 일년 내내 안정적으로 작동하도록 설계되고 제작되었습니다. 자동 Test - BITE 장치 및 소프트웨어는 쉽고 효율적인 유지보수를 가능하게 합니다.
- 제어 능력
- SeaEagle 레이더 시스템은 통신 연결을 통해 함정 지휘통제실에서 원격 제어와 레이더 작동 모니터링을 제공하는 운영체제와 통합하여 사용할 수 있습니다.

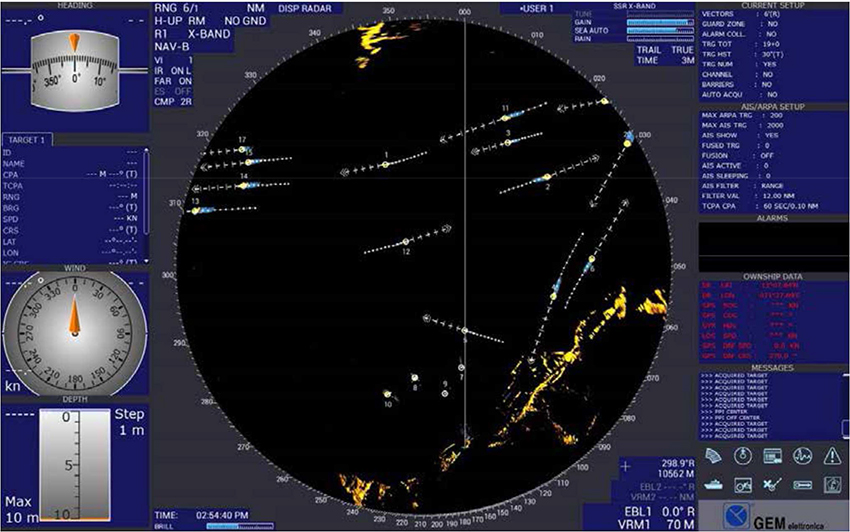

ARPA 물표 및 AIS
SeaEagle 레이더 시스템은 다양한 처리 기술을 완벽하게 구현하여 진보된 탐지 및 추적을 수행합니다.
- 선형/비선형 주파수 변조를 사용한 펄스 전송
- 높은 해상도와 일관된 데이터 처리 기능
- 고 명암비 A/D 변환으로 신호를 추출
- 향상된 신호/노이즈 비율을 통한 초소형 물표 탐지 기능
- 자동 고해상도 CFAR 처리
- PRF 시차 제어를 통한 다른 레이더 신호의 간섭을 제거
- 자동 스캔 중 추적(Track While Scan)으로 표시 및 추적을 추출
- IMO 규정을 준수한 고정밀 ARPA 기능으로 물표를 자동 추적
SPECIFICATION

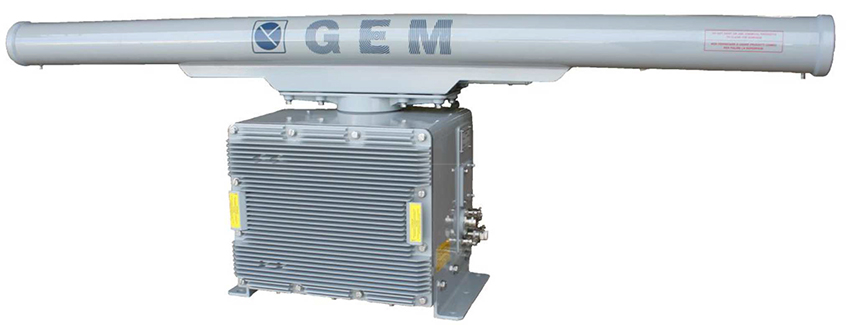

ANTENNA 및 TRANSCEIVER
| X-BAND | S-BAND | |
|---|---|---|
| 안테나 길이 | 6ft / 7.5ft | 12ft |
| 수평 빔 폭 (최대) | 1.25° / 1.05° | 1.8° |
| 수직 빔 폭 (평균) | 23° | 25° |
| GAIN | 29dB / 30dB | 25dB |
| RPM | 24 ~ 42 rpm | 24 rpm |
| Transceiver 용량 | 200 W | 400 W |
| Transceiver 주파수 | 9,300 ~ 9,500 MHz | 2,900 ~ 3,100 MHz |

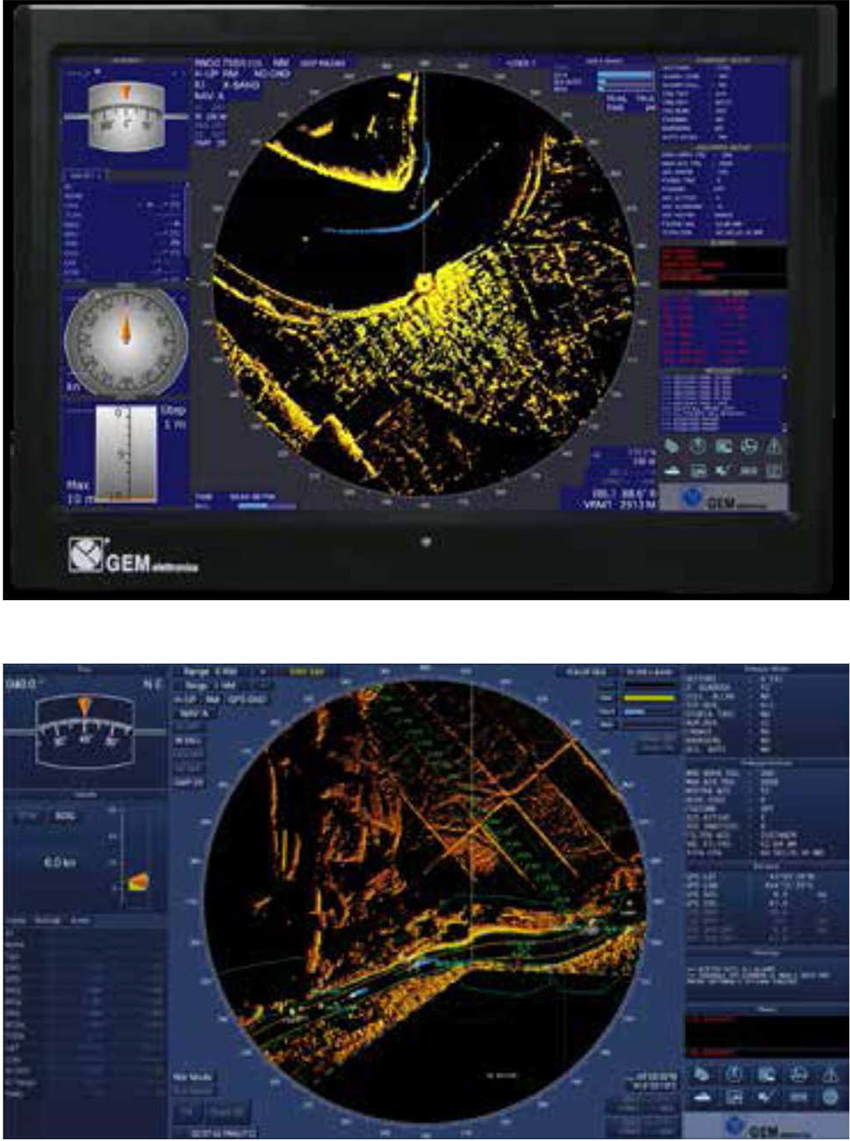

Display
| 화면 크기 | 24" LCD | 27" LCD |
|---|---|---|
| 유형 | 16 / 9 | |
| 해상도 | 1920x1080 | |
| 유효 PPI 직경 | 270 mm 이상 | 320 mm 이상 |
| 명암비 | 3000 : 1 | 1000 : 1 |
| 전원 | 88 ~ 264 V AC | |
